如何将可选倒车开关连接到 3 线或 4 线交流 (PSC) 电机或齿轮电机（115VAC/60Hz 型号）
这些连接图显示了如何连接可选开关以反转 3 线或 4 线 Bodine 永久分流电容器 (PSC) 电机/齿轮马达的方向。所有接线图都使用双掷开关的变体，具有中间关闭位置。中间关闭位置的目的是在反转齿轮马达的旋转方向之前使其完全停止。这对于防止齿轮损坏是必要的。表 1（见下文）显示了建议与 Bodine 产品*起使用的开关制造商、零件编号和规格的示例。

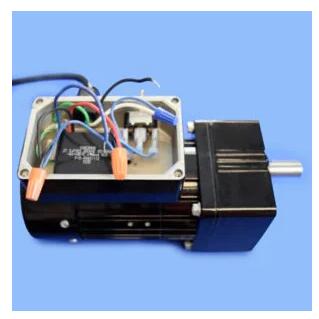

如何连接三刀双掷拨动开关来反转 4 线可逆 115VAC、PSC 齿轮马达或电动机。
需要多根跳线将换向开关连接到我们的 4 线可逆永久分流电容器 (PSC) 齿轮马达或电机之*。在我们的演示中，我们使用具有中心关闭位置的三*双掷拨动开关。（Carling 品牌开关，带快速连接片，额定电流为 15 安培；Carling 零件编号 HM215-73 - 从 DigiKey 购买）。
连接进线电源线（火线）和跳线的*端并将其连接到开关端子 5，然后将跳线 #1 的另*端连接到开关端子号 6，参见图表。
将黑色电机引线与跳线的*端连接并落在开关端子 1 上，将跳线 #2 的另*端与开关端子 8 连接，参见图表。
将黑色/黄色追踪电机引线与跳线#3 引线的*侧连接起来，并将其连接到开关端子 2，然后将跳线#3 的另*端连接到开关端子 7。
对于*后*个跳线，将蓝色/黄色示踪线与跳线＃4 引线的*侧连接，然后将其连接到开关的端子 3，然后将跳线＃4 的另*侧连接到倒车开关的端子 9。
蓝色电机引线连接到电容器的*侧（非*性），电容器的另*侧与中性线压接在*起，然后连接到开关端子 4。
